Retro Excavadores y Payloader


Paload
Es una marca y un sector productivo de la PALAZZANI Industrie Spa.












La Palazzani Industrie Spa. que conocemos
hoy, ha nacido en el 1935, con la construcción de accesorios agrícolas.
De la fabricación de los accesorios agrícolas a la de máquinas de obras públicas - División Paload -y plataformas aéreas - División Palift 2 establecimientos productivos .

La actual producción se divide en:
a)Paload - máquinas movimiento tierra.
b)Palift - plataformas de trabajo aéreo.

  1. 350 unidad Paload son vendidas cada año en todo el mundo por una red comercial que está creciendo cada día.
  2. La instalación principal en Paderno F.C., reune los Departamentos de Dirección, Administración, Técnicos, Comerciales y de Producción. En la instalación de Pompiano, abierta en el 2003, está la producción y en la filial de Imola los despachos comerciales y exposiciones.
  3. Las instalaciones y los sistemas productivos son certificados ISO.
  4. La continua búsqueda tecnológica, las innovaciones, las modernizaciones y además el dinamismo de pensar, crear e introducir sobre el mercado máquinas especializadas, han contribuido indudablemente al buen éxito de la PALAZZANI en estos años.



PALAZZANI INDUSTRIE S.p.A.

Sede Central y Fábrica
25050 PADERNO F.C. (BRESCIA) - Via del Pavione, 4
Tel. ++ 39.030.6857073
Fax ++ 39.030.657079
E-mail: info@palazzani.it
URL : www.palazzani.it
Sede de producción secundaria
POMPIANO - Vía Buonarroti, 45

Filial Comercial
IMOLA - Via Molino Rosso, 10F

La Sociedad emplea 50 personas

Director General:
Sr. DAVIDE PALAZZANI

Director Administrativo:
Dr. RUGGERO VISTALI

Director Técnico:
Sr. SILVANO NEGRETTO
Palift Division
Ing. ALDO ARCARI

Director Asistencia:
Sr. SERGIO PALAZZANI

Dirección Comercial:

Paload Division
Sr. CARLO BULDRINI (Italia)
Dr. LAURA GASPARINI (export)

Palift Division
Sr. SEVERINO ZATTI

Representante en Venezuela (Zona Oriente Sur hasta zona Norte de Brasil)
Tracto Car Injeccion, C. A

Rij J-30946487-6
Dirección: Calle Ayacucho, Centro Comercial Angelo Sano, local Nº 5 Sector La Charneca El Tigre Estado Anzoátegui Venezuela
Telefonos 58-283-2356955/0414-8476422/0416-0342114 Telefax 58-283-2312432
Email: tcinjeccion@hotmail.com


PALOAD DIVISION

  1. Palas Cargadoras 4WS.
  2. Palas Cargadoras articuladas .
  3. Palas Cargadoras con Brazo telescópica.
  4. Retro Cargadoras articuladas.

Retro Cargadoras articuladas

Después haber alcanzado un 15% de penetración en el mercado italiano con las Plataformas, Palazzani ha tomado la decisión estratégica de volver a ser un punto de referencia en el sector del movimiento de tierra.
Las Retro cargadoras se han quedado en la línea de producto de la empresa y, a los primeros años ’90, en vista de una posible expansión Palazzani se ha desplazado en nuevas plantas de producción en la provincia de Brescia.
La gama incluía dos tipos de Retro cargadoras articuladas pero el programa Palazzani fue ampliado con el lanzamiento de nuevas Cargadoras de Ruedas y el desarrollo de una nueva serie de dos Retro cargadoras Rígidas 4WS que fueron presentadas por primera vez a Intermat ’97 de París. En 2003 ha entrado en producción una serie de 3 modelos muy especializados de Palas 4 ruedas con brazo telescópico. En 2004 toda la gama ha mejorado a nivel técnico y de design. Al Bauma 2007 se presento la nueva gama de 3 modelos de Cargadoras Skyline.

PALIFT DIVISION
  • Auto plataformas Polivalentes “RAGNO” de 17 a 48 metros.

La razón principal de la conversión a las Plataformas Aéreas es el deseo por parte de la empresa de diversificar su producción y, con la introducción de ingenieros calificados, se encontró con un producto excelente, capaz de satisfacer las exigencias más importantes del punto de vista económico así como técnico. Las Plataformas “Paliftestan conocidas por su denominación “RAGNO” (Araña) y representan todavía el 50% del facturado Palazzani.

La gama de Plataformas “Ragno” incluye diferentes modelos, sobre ruedas y sobre orugas, todas utilizables como Plataformas montadas sobre camión, unidades y también como elevadores eléctricos por interiores. Estas máquinas están todas equipadas con cuatro estabilizadores con la posibilidad de rotación y articulación independientes, que dan la posibilidad de ponerse en una multitud de posiciones y configuraciones diferentes en condición de máxima seguridad, independientemente de su base, y alcanzar alturas máximas entre 17 y 48 metros según los modelos.


DESIGN


Toda la estructura, el design y la gestión técnica, el marketing de la Empresa estan concentrados en Paderno, divididos entre Palift y Paload por la diferente tipología de clientes de las dos gamas de productos.

El dibujo de las Plataformas Aéreas Palazzani se debe a la colaboración de los estudios técnicos externos, mientras el design de las Maquinas Movimiento de Tierra esta realizado al interior.

Aunque si todo está industrializado, a Paderno se centralizan todos estudios de los aspectos técnicos en respeto a las normas y parámetros de fabricación y los estándares de control de cualidad.

COMPONENTES
La selección de los componentes está determinada por elementos técnico-comerciales como, especialmente en el caso de máquinas con fuerte mercado al extranjero, la accesibilidad de la marca y su red de asistencia en loco.



Cargadoras MARKETING & FUTURO



Las Palas de Ruedas y las retro cargadoras están dibujadas y desarrolladas para trabajos pesados, entonces destinadas a empresas de construcción, a la industria y a la agricultura.
La organización de marketing de la Palazzani está formada al extranjero de una red de agentes constantemente suportados técnicamente y comercialmente por la sede central.


CERTIFICACION:


En Enero 1998 Palazzani se ha certificado UNI EN ISO 9001; 1994 (ISO 9001; 1994) por la Det Norske Veritas


MONTAJE


En la opinión del responsable técnico, el designé “modular” de las máquinas movimiento de tierra, especialmente para las que pertenecen a la última generación, la fuerte intercambiabilidad de las partes y una buena programación permiten de reducir el estock de material en los almacenes, también en periodos de máxima actividad de los proveedores.
Las cabinas son iguales por todos los modeles de Palas Cargadoras, y otra cabina es igual para todas las Retro cargadoras.
Los componentes llegan pre-pintados y sólo terminados en la fábrica.

Las líneas es de tipo “a isla”, gestada por un montador especializado que conoce todas las operaciones y está responsable por ellas. Donde necesario, hay unas postaciones de montaje por los componentes.


El mercado es principalmente Europeo, sino la comercialización se expande también en algunos Países de Américas (Venezuela, USA, Cuba)
Los Distribuidores Palazzani obran directamente en el mercado extranjero, organizando una red de venta de concesionarios locales y garantizando suporte comercial y técnico al cliente.

Un cuidadoso desarrollo de la red de comercio y de asistencia pos-venta internacional, compuesta por empresas especializadas en el sector, garantiza un servicio rápido, continuo y profesional destinado a los clientes.

VENEZUELA

INFORMATE AQUÍ


Motores diesel Perkins

  • Bajo nivel de ruido y inquinamento.
  • Conforme al Standard Europeo 97/68 acerca del control de los gas y emisiones.
  • Consumo reducido.
  • Acceso facil y confortable .
  • Rapido manteniminto .
  • Servicio venta y pos-venta internacional.
  • Filtro de aire con cartucho de seguridad

Sistemas de freno


  • Discos multiples en baño de aceite .
  • Frenos larga duración .
  • Servofreno standard para una frenada suave, proporcional y eficaz.


Ejes


  • Ejes Dana Spicer.
  • Doble resistencia .
  • Versatil sobre todos los suelos .
  • Robusteza aseguradas.
  • Reducción epicicloidal sobre 4 ruedas directrices .
  • Diferencial proporcional.



Transmisión Hidrostatica
Transmisión Bosch-Rexroth

UNA DECISIÓN INDEPENDIENTE

  • El inch pedal mantiene el motor diesel al maximo de la potencia también a bajas velocidades .
  • Reglaje automatico de potencia .
  • Facilidad en utilizar los equipos .
  • Manouvrabilidad de la maquina precisa y modulada.
  • Tecnologia avanzada .
  • Seguridad para el operador .
  • Elevado rendimiento, luego menos consumo .
  • Libertad del proyecto .
  • Siempre pronta para ser utilizada .
  • Rapidez en la operación más productiva .
  • Manutención reducida .


Presentación de algunos equipos.


video




Sistema Hidraulico



  • Filtro aire en aspiración para proteger las bombas .
  • Cilindros de larga duracion controlado y certificado para un buen sistema limpiante.
  • Capot desmontable de aceite y diesel para rapida limpiadura.
  • Filtro aceite hidraulico para todas functiones, con alto grado de filtraje.
  • Distribuidor con elementos multiplos .


Sistema Dirección

  • Direccion suave y precisa.
  • Servoasistido por hidrodireción .
  • Elevada operatividad tambien en pequeños espacios.

Cabina



  • Omologada standard ROPS y FOPS.
  • Altos vidrios, 2 puertas con abertura total de 180°.
  • Vidrio redondo para mejor visibilidad.
  • Elevado confort al interior .
  • Interior de la cabina con material phonoabsorbente para obtener minimos niveles de ruido.
  • Asiento a 4 reglajes con cinturon de seguridad y suspensiones omologada.
  • Servomando standard .
  • Calentamiento y ventilacion con filtre de aire en aspiracion desde fuera.



Las características principales

  • Todas las máquinas llevan transmisión HIDROSTATICA.
  • Todas tienen el puente trasero oscilante, mientras las PB 30-PB 50
    PL 35 y las PB 30 - 50 - 60 tienen chassis rígido con 4WS, mientras los otros modelos son máquinas articuladas.
  • La delantero por razones de estabilidad .
  • Todas tienen dos puertas, en las cargadoras se puede entrar y salir de ambos los lados de la máquina .
  • Todas tienen el pedal inching, operativo, y el joystik servoasistido .
  • Todas tienen el doble mando conmutado, al volante y sobre el joystik.
  • Todas tienen los guardabarros y el techo en material anti-choque en “rotoformato”.
  • Todas tienen el volante regulable, el filtro aire en cabina, el desconnectór batería y la calefacción en la parte alta.



Cargadoras sobre Ruedas Características comunes




  • El motor, montado en posición longitudinal, permite intervenir desde ambos los lados, y no tienen una parte obstruida .
  • El mantenimiento es facilitado por la amplia abertura del capót trasero.
  • Tubo de escape único, instalado directamente sobre el motor .
  • Radiadores agua-aceite en ALUMINIO .


P30

PB 30 - CARACTERISTICAS GENERALES

  1. POTENCIA MÁXIMA 39KW 52HP.
  2. CAPACIDAD CUCHARA 0,50 /0,60 M3.
  3. ANCHURA STD. 1.490 mm.
  4. CAPACIDAD OPERATIVA CON HORQUILLAS 1.350 Kg.
  5. PROFUNDIDAD DE EXCAVACIÓN 2,75 M 3,25 Telesc.
  6. PESO MÁQUINA 3.150 / 3.800 Kg


PB50



PB 50 - CARACTERISTICAS GENERALES

  1. POTENCIA MÁXIMA 55KW 75 HP.
  2. CAPACIDAD CUCHARA 0,75÷1,00 M³.
  3. ANCHURA STD. 1900 mm.
  4. CAPACIDAD OPERATIVA CON HORQUILLAS 2050.
  5. PROFUNDIDAD DE EXCAVACIÓN 3,65 M 4,25 Telesc.
  6. PESO MÁQUINA 5500÷6000Kg .



PB60


PB 60 - CARACTERISTICAS GENERALES

  1. POTENCIA MÁXIMA 74,5KW 100HP.
  2. CAPACIDAD CUCHARA 1÷1,20 M³.
  3. ANCHURA STD. 2000 mm.
  4. CAPACIDAD OPERATIVA CON HORQUILLAS 2200Kg.
  5. PROFUNDIDAD DE EXCAVACIÓN 4,20 M 5,10 Telesc.
  6. PESO MÁQUINA 6200÷6600Kg


PB70



PB 70 - CARACTERISTICAS GENERALES

  1. POTENCIA MÁXIMA 74.5KW 100HP.
  2. CAPACIDAD CUCHARA1,00÷1,50 M³.
  3. ANCHURA STD. 2000 mm.
  4. CAPACIDAD OPERATIVA CON HORQUILLAS 2600 Kg.
  5. PROFUNDIDAD DE EXCAVACIÓN 4,20M 4,80 Telesc.
  6. PESO MÁQUINA 6350÷6800 Kg.


PB80


PB 80 - CARACTERISTICAS GENERALES

  1. POTENCIA MÁXIMA 86KW 115HP.
  2. CAPACIDAD CUCHARA 1,20 ÷1,50 M³.
  3. ANCHURA STD. 2200 mm.
  4. CAPACIDAD OPERATIVA CON HORQUILLAS 3000 Kg.
  5. PROFUNDIDAD DE EXCAVACIÓN 4,80 M 5,80 Telesc.
  6. PESO MÁQUINA 8400÷9000 Kg.


PB90


PB 90 - CARACTERISTICAS GENERALES

  1. POTENCIA MÁXIMA 96.5 KW 130 HP.
  2. CAPACIDAD CUCHARA 1,50÷1,80 M.
  3. ANCHURA STD. 2400 mm.
  4. CAPACIDAD OPERATIVA CON HORQUILLAS 3800 Kg.
  5. PROFUNDIDAD DE EXCAVACIÓN 6,00 M.
  6. PESO MÁQUINA 9000÷9550 Kg.





Presentación general de las máquinas


Motores:

Los motores elegidos para los nuevos modelos son:
PL 185
Perkins 1104D-E44T - Potencia max. HP 104 - 74.5KW reglado a 2200 rpm con inyección electrónica
PL 195 - PL 1105
Perkins 1104D-E44TA - Potencia max HP 135 /149 – 93/96 KW reglado a 2200 rpm – HP 126/130 – 92,7/96 KW con inyección electronica
Todos los motores son reglados a 2200 rpm para reducir los niveles de ruido y de vibraciones
Motores STAGE 3


Nuevo modelo de la gama PL1105



El modelo PL 1105 llega a capacidades superiores (cuchara estándar 2,0 m3), prestaciones operativas, altura de descarga y distancia, fuerza de rotura y capacidad de penetración superiores.




Vista General de la maquina






Contrapesos con faroles y gancho







Contrapesos en metal con escalera









Design moderno en todos detalles




Puerta de acceso (la mas ancha de la categoria)






Vidrios con abertura por interior




Arquitectura interna:

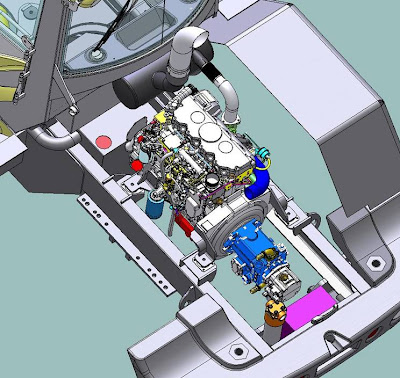

Localización bomba-motor







Distribudor delantero




Oscilación trasera eje “Trunnion”


Eje autobloqueante de 45%
Frenos sobre las 4 ruedas con 2 sistemas independientes




Capot con abertura para facil acceso al motor


Localización sistema de enfriamento

Acceso para mantenimiento:



Posición bateria




Radiador con ventilador hidráulico para menos polvo y aire limpio






Posición de filtros


Radiador volcable para intervenciones extraordinarias


Levantando el radiador las operaciones de
mantenimiento de bombas y filtros son mas faciles


Radiador levantado




Visibilidad del operador





Visibilidad amplia desde el asiento

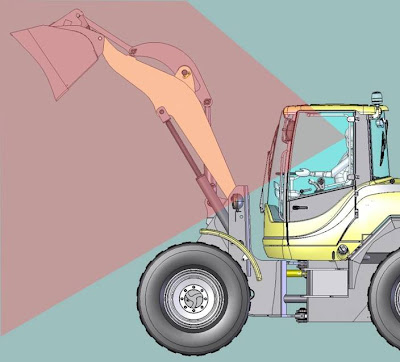

Ventanilla arriba








Visibilidad arriba




Vidrios amplios






Ventanilla arriba


Visibilidad por arriba




Capót bajo para mejorar la visibilidadtrasera en las ruedas y al contrapeso


Design de la cabina y confort:




Sistema aire acondicionado : integrado en el sistema de calefación

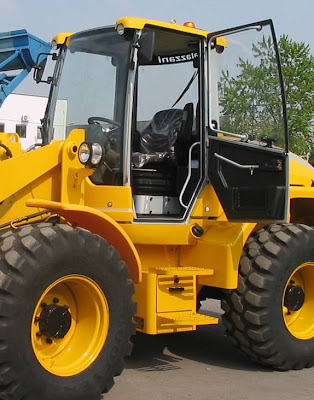

Escalera


Volante reglable con joystick multifuncional integrado








Seleccion de velocidad y mando electrohidráulico sobre el joystick






Ala parasol – Predisposicion radio


Manija de subida
Puerta amplia








Asiento Grammer
N°2 pedales: AceleradorFreno con reglaje inching

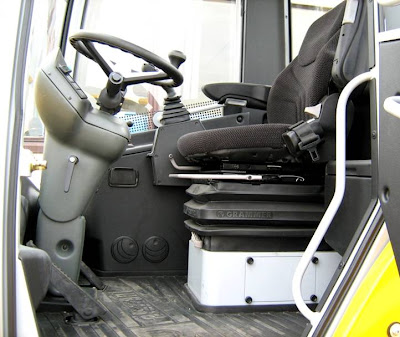

Reglaje independiente del asiento y joystick
Reglaje volante





Prestaciones con la nueva transmisión:


Modelo 1° velocidad 2° velocidad 3° velocidad 4° velocidad


PL185 0-6 Km/h 0-14 Km/h 0-14 Km/h 0-39 Km/h PL195 0-6 Km/h 0-11 Km/h 0-16 Km/h 0-36Km/h PL1105 0-5 Km/h 0-16 Km/h 0-40 Km/h


Prestaciones de tracción:


Modelo Traccion en 1° velocidad ( traccion max.)

PL185 0,74 (5380 kg.)
PL195 0,77 (6390 kg.)
PL1105 0,75 (7580 kg.)


Nuevas cinematicas “ Z “



Nivelación electrónica cuchara
Flotante






Articulación central


Cardan protegido
Tuberias protegidas


Cilindros hidraulicos nuevos


Alineación con el brazo


Nuevo enganche rápido hidráulico


Dimensiones amplias – Robustez - Visibilidad

Información Adicional

  • El filtro “Top Spin” ya incorporado en el filtro normal
  • Las maquinas con 4 velocidades: 2 velocidades cortas para prestaciones en trabajo, 2 velocidades largas para transferencias a 40 km/h
  • Freno doble independiente con alta presión y dos acumuladores para frenada a motor parado. En caso de fallo del freno, lo trasero interviene. El freno negativo y de estacionamiento funciona como freno de emergencia
  • Freno de estacionamiento negativo
  • Abertura capo para facil acceso al motor
  • Radiador en posición alta con ventilador hidráulico para reducir polvo y limpiar el aire
  • Posibilidad de trabajar con temperatura +50°
  • Capacidad de aceite superior con bombas mas grandes
  • Panel de control del distributor y motor hidrostatico grande
  • Caja fusibles exterior al lado derecho
  • 4 filtros en posición de facil mantenimiento
  • Diferencial autobloqueante al 45%.
  • Guardabarros en metal con escalera.
  • Contrapeso con faroles y gancho.
  • Nuevo enganche rápido hidraulico.
  • Cilindros mas grandes.
  • Angle cuchara 45°


CABINA

  • Acceso a la cabina con escaleras comodas y amplias.
  • Vidrio independiente con regulación parcial .
  • Suelo de la cabina plano para una limpieza mas facil.
  • Asiento grammer con doble reglaje.
  • Volante adjustable .
  • Joystick adjustable independiente desde el asiento.
  • 3/4 velocidades con enganche rapido hidráulico y control electrohidráulico sobre el joystick.
  • Predisposicion radio.
  • Aire acondicionado en el sistema de calefacción.
  • Visibilidad arriba con ventanilla.
  • Ala parasol.
  • Luces orientables.
  • Lampara rotante orientable.

TRACTO CAR INJECCION,C.A GARANTIZA EL SUMINISTRO DE LOS REPUESTOS PARA ESTOS EQUIPOS POR MEDIO DE CONTRATO NOTARIADO ANTE LAS AUTORIDADES PERTINENTES.

No hay comentarios:

Publicar un comentario en la entrada
